TZM合金TIG焊

鈦鋯鉬合金

簡介

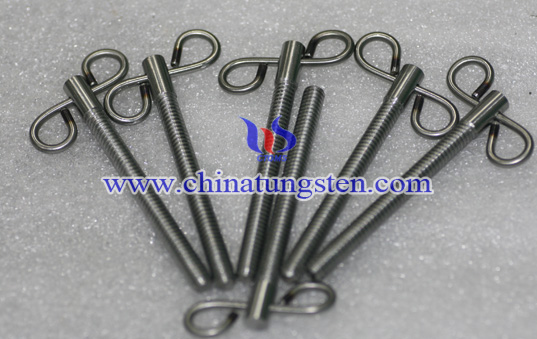

TZM合金常被應用於耐高溫模具工業、航空和軍事領域。它作為高溫性能良好的高溫合金,常被製成各種樣貌形態的高溫結構件,這時需要通過焊接得到所需的形狀和構造。實驗發現,運用TIG焊焊接TZM合金,焊接口的組織晶粒粗大,但是由於焊接過程的熱作用,部分消除了TZM合金軋製過程中合金的片狀纖維組織結構,削弱了合金的強度,但是提高了合金的塑韌性,保持了足夠的強度,能夠滿足普通高溫結構件的使用要求。

TZM合金和TIG焊

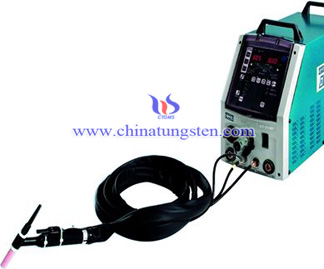

TIG焊又稱為非熔化極惰性氣體鎢極保護焊。它通常採用鎢電極作為其電極材料,在惰性氣體氬氣的保護下,利用鎢電極和工件之間產生的電弧熔化金屬從而焊接金屬的一種焊接方法。常用於TIG焊的鎢電極有純鎢電極、釷鎢電極、鈰鎢電極、鎢鋯電極等。根據電源種類,TIG焊可以分為直流氬弧焊、交流氬弧焊和脈衝氬弧焊三種類型。按照操作方法可以分為:手工焊、自動焊、半自動焊三種類型,其中手工鎢極氬弧焊的應用最為廣泛。

採用TIG焊焊接TZM合金可以有效防止合金在焊接過程中氧化及氧與氮元素的侵入。經研究發現,使用TIG焊焊接TZM合金最佳的工藝參數如下所示:焊接電流:210A,電弧電壓25V,焊接速度:4mm/s,氬氣流量:8~12L/min。通過分析TZM合金的焊接接頭顯微組織發現,焊接區晶粒粗大,含有少量的黑色斑點,但焊縫組織緻密,鎢裂紋。另外,粗晶區和過渡區晶粒受過程熱量的作用,基本消除了合金的片狀晶粒結構,再結晶成為較粗大的等軸晶,而母材還保持原有的片狀晶及織構組織。片狀晶織構的消除,使得合金在強度有所削弱。
